集散控制系統實驗室位于學校第五教學樓216房間，面積80平方米，擁有浙江中控3套JX-300XP系列DCS設備、1臺CS5000和4臺CS4000設備。實驗室按照自動化行業標準以及崗位需求，根據工業現場實際的需要，圍繞工業自動化行業中的集散控制系統技術的應用，可滿足測控和自動化專業的相關課程實驗及畢業實習、畢業設計、大學生創新訓練項目以及開放性實驗項目等實踐教學需求，同時還能滿足電廠、變電站、石油化工企業、冶金企業的監控中心監控員、調度員的專業技能培訓及崗位培訓的需求。

過程控制實驗平臺

CS4000設備

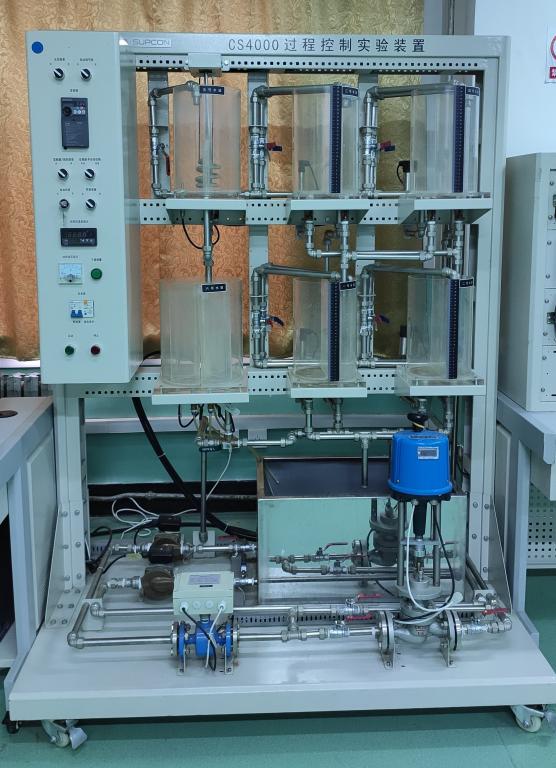

CS4000型過程控制實驗裝置是根據自動化及相近專業的教學特點和學生培養目標，結合國內外最新科技動態而推出的集智能儀表技術，計算機技術，通訊技術，自動控制技術為一體的普及型多功能實驗裝置。該裝置本著工程化、人才培養綜合化的設計原則和思想設計開發，既可以滿足《過程控制》《集散控制》等專業課程的實驗教學，對溫度、壓力、流量、液位等過程參數應用多種控制方案進行控制，同時讓學生熟悉主流的工業控制產品，并具備一定操作、選型、設計能力，為就業時迅速進入角色打下基礎。

CS4000設備

CS5000設備（精餾塔裝置）

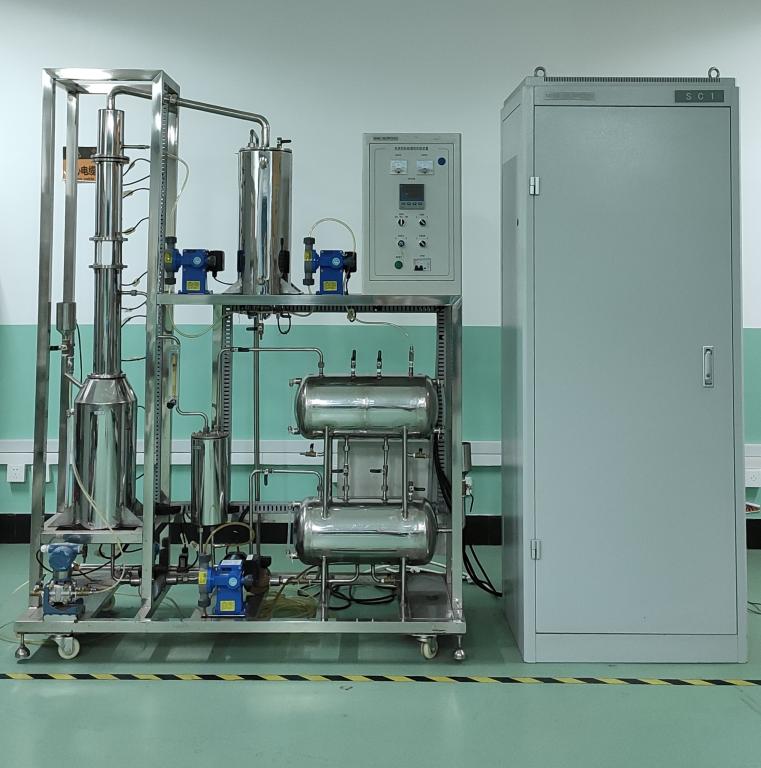

精餾塔是過程工業中應用最為廣泛的液相產品分離設備，同時，也是過程控制中最有代表性的多變量復雜工業系統。該設備是工業精餾塔的縮影。學生通過該實驗裝置了解控制系統設計的意義與實現方法。

主體設備：精餾塔、精餾塔釜、盤管式原料預熱器、盤管式蒸汽冷凝器、原料罐、殘液罐、塔頂產品罐。

動力設備：單相電加熱器、進料泵、塔底殘液出料泵、塔頂回流計量泵、塔頂產品計量泵。

檢測儀表：Pt100熱電阻溫度傳感器、塔底液位傳感器、回流罐液位傳感器、進料流量顯示、塔底殘液出料流量顯示、塔頂回流計量泵流量顯示、塔頂產品計量泵流量顯示、冷卻水渦輪流量計。

執行機構：單相可控硅調壓裝置，用于連續調節塔底加熱功率或塔底溫度；比例閥，用于調節冷卻水流量，進而控制塔頂回流溫度；塔頂回流/塔頂產品計量泵，用于控制塔頂回流量與塔頂產品出料量。

輔助系統:電源控制和信號接口面板、電氣附件等。

CS5000設備

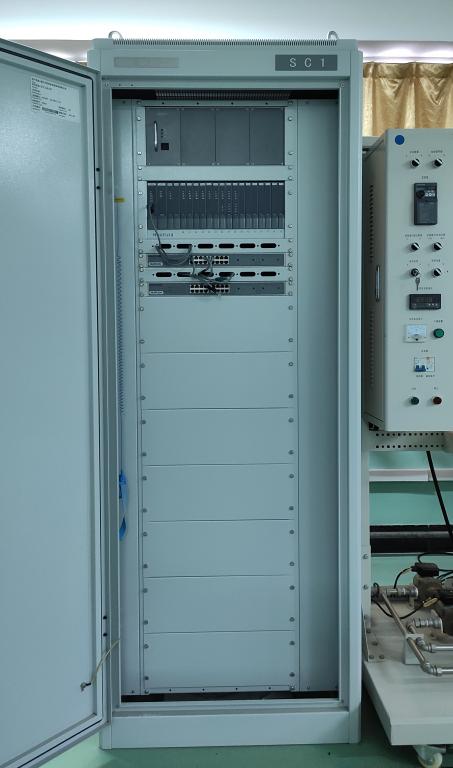

JX-300XP系列DCS設備

JX-300XP系列DCS系統是SUPCON WebField系列控制系統十多年經驗的總結，吸收并應用了通信技術、微電子技術信號處理技術、高速網絡通信技術和軟件平臺以及現場總線技術。采用了高性能的微處理器和先進的控制算法，全方位提升JX-300XP系列DCS系統的功能和性能。使之成為一個全數字化、結構靈活和功能完善的開放式的集散控制系統。

DCS設備
