電機驅動控制實驗室包括一套電機設計、控制及綜合測試研究平臺，該平臺依托于遼寧省高等學校重大科技平臺“汽車及零部件關鍵技術工程研究中心”、遼寧省重點實驗室“智能控制理論及應用”和“遼寧省新能源汽車智能控制技術重點實驗室”，是一套功能齊全、性能優異、并與電機真實運行工況相符的仿真及試驗研究平臺，實現電機的設計、控制及硬件在環仿真研究和綜合測試研究。實現的核心功能如下：

1.從電機控制策略驗證到電機控制器性能全面測試

2.從電機驅動模塊仿真到電機控制器在環測試

3.從電機模型設計到真實電機測試

4.從電機智能控制技術的理論研究到產品設計研發的跨越

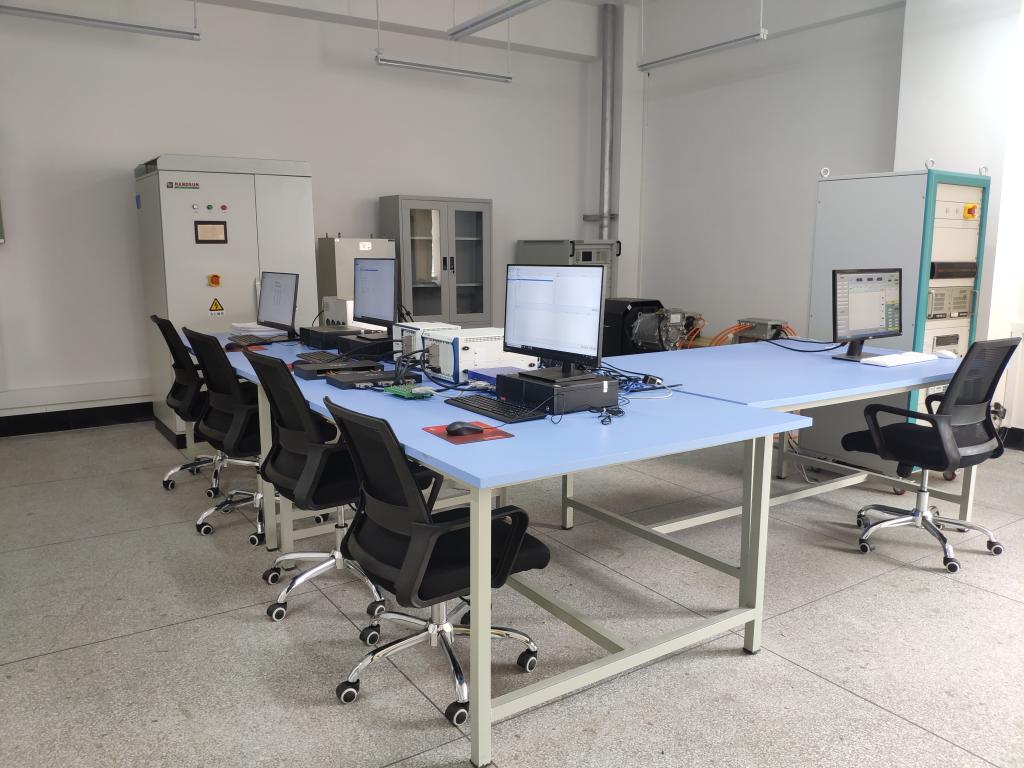

電機驅動實驗室

一、平臺組成

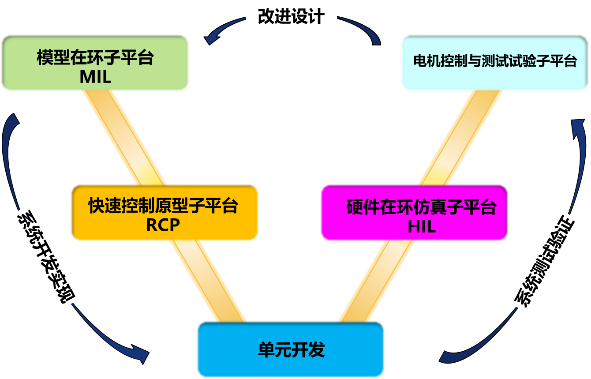

二、平臺實現的研發理念

三、模型在環（Model in the Loop）仿真子平臺介紹

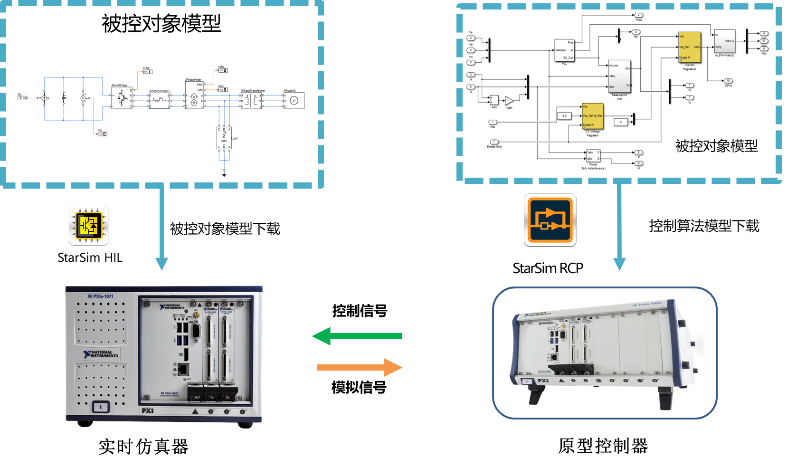

模型在環（Model in the Loop，MIL）是采用模型驅動技術進行系統開發過程中在建模及開發初期階段使用的仿真技術。

模型在環平臺是有真實信號交互的實時仿真平臺，將純軟件模型拆分為被控對象模型與控制算法模型兩部分，二者之間通過硬件交互信號，將IO通道、實時性等考慮進來，使得在原型階段時也能完成原先需要大量實物才能進行的測試工作，可以有效縮短研發周期。

四、快速控制原型（Rapid Control Prototyping）子平臺介紹

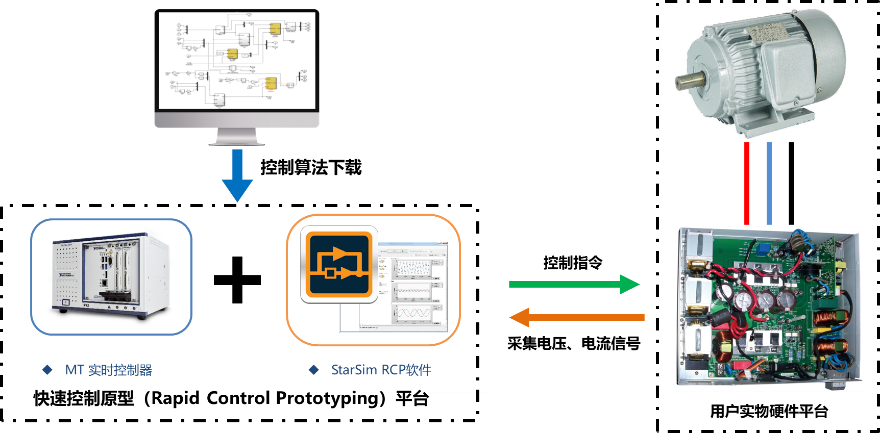

快速控制原型（Rapid Control Prototyping，RCP）是用基于實時操作系統的高性能控制器（原型控制器）替換控制系統中實物控制器的在原型硬件上校準控制算法的一種半實物仿真技術。

快速控制原型平臺提供了一種方法來導入數學模型，并在與實際I/O連接的原型控制器上運行這些數學模型?？焖倏刂圃驮O(shè)計是一種快速方便驗證控制算法的方法，用戶可以實時地在硬件上測試算法，為檢測程序設計節省大量時間以及專注創新提高效率。

五、硬件在環（Hardware-in-the-loop）仿真子平臺介紹

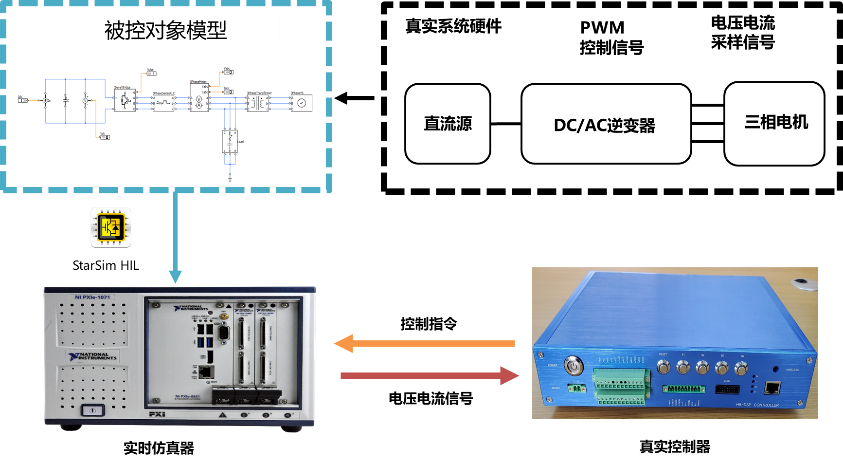

硬件在環（Hardware-in-the-loop，HIL）仿真子平臺由HIL實時仿真器與實物控制器連接構成閉環實時仿真平臺，是在復雜控制系統開發與測試中常用到的技術。

HIL實時仿真器可以通過模型編輯器快速修改被控對象模型的拓?fù)浜蛥?shù)，實現快速?gòu)?fù)現各種故障工況，有利于研究人員進行故障測試和長時間系統測試，同時也隔離了測試過程中高電壓與短路測試可能帶來的風險，為控制系統的研發與測試大大提高了效率與安全性。

六、電機控制與測試試驗子平臺介紹

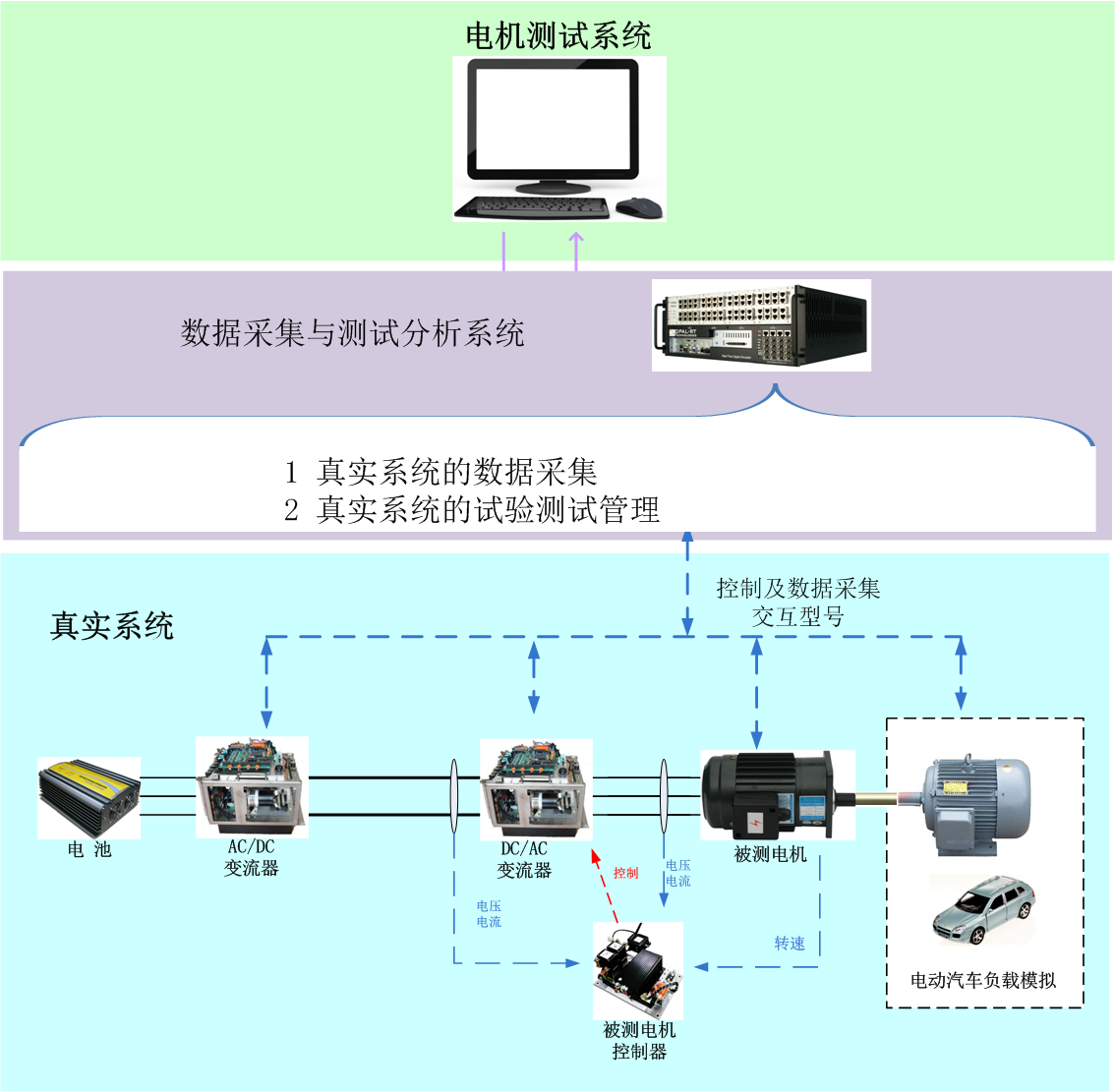

電機控制與測試試驗子平臺由臺架主控系統、被測電機及其驅動控制系統、測功電機及其驅動控制系統、高壓直流電源、功率分析儀測量柜組成，用于控制算法、驅動控制器、電機等試驗研究。本試驗子平臺可以在手動模式及自動模式下運行，能夠按需要設定運行工況。
